Поворотный обратный клапан является важнейшим компонентом жидкостных систем, предназначенным для обеспечения потока жидкости в одном направлении и предотвращения обратного потока. Тем самым это помогает поддерживать эффективность и целостность трубопроводов, предотвращая такие проблемы, как загрязнение или повреждение, вызванное обратным потоком. Эти клапаны широко используются в различных отраслях промышленности, включая нефтяную, химическую, водоочистку и управление сточными водами. В этой статье рассматриваются механика, типы, материалы, установка, преимущества и недостатки, применение и сравнение поворотных обратных клапанов с клапанами других типов.

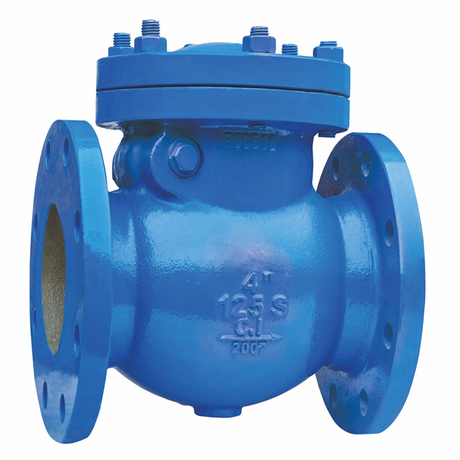

Поворотный обратный клапан состоит из корпуса клапана , шарнирного диска (или створки) и шарнирного механизма. Когда жидкость течет в правильном направлении, давление открывает клапан и позволяет жидкости проходить. Если поток меняется на противоположный, диск возвращается в закрытое положение, создавая уплотнение и предотвращая обратный поток.
Работа обратного клапана основана на перепаде давления между впускной и выпускной сторонами. Когда поток жидкости движется в правильном направлении, он открывает диск. Однако, когда поток меняется на противоположный, диск закрывается из-за обратного давления, обеспечивая закрытие клапана и предотвращая обратный поток.
Для более полного понимания обратных клапанов ознакомьтесь со всей продукцией FJV для клапанов. .
Поворотные обратные клапаны выпускаются в различных конфигурациях, каждая из которых адаптирована к конкретным эксплуатационным потребностям. Ниже представлена таблица с подробным описанием различных типов поворотных обратных клапанов:
| Тип | Описание | Лучше всего подходит для |
|---|---|---|
| Стандартный обратный клапан | Базовая модель с одним диском, шарнирно прикрепленным к корпусу клапана. | Общие жидкостные системы, требующие предотвращения обратного потока. |
| Поднимите обратный клапан | Диск движется вертикально (вверх и вниз), а не раскачивается. | Системы высокого давления, для которых идеально подходит вертикальное движение диска. |
| Двойной дверной обратный клапан | Имеет два диска, обеспечивающие более высокую скорость потока и лучшую производительность в крупных трубопроводах. | Крупномасштабные системы с высокими требованиями к расходу. |
| Поворотный обратный клапан вафельного типа | Компактная конструкция с фланцевыми соединениями делает его идеальным для установки в ограниченном пространстве. | Небольшие трубопроводы или установки с ограниченным пространством. |
| Поворотный обратный клапан с демпфированным диском | Поворотный обратный клапан с демпфирующим механизмом для уменьшения гидроудара. | Системы, склонные к гидроударам или в которых возникают колебания скорости. |
Выбор материалов для поворотного обратного клапана существенно влияет на его производительность, долговечность и пригодность для различных применений. Общие материалы включают в себя:
| Свойства | материала | , наиболее подходящие для использования |
|---|---|---|
| Литая сталь | Обладает высокой механической прочностью и идеально подходит для применений под высоким давлением. | Промышленные жидкостные системы с высоким давлением и температурой. |
| Нержавеющая сталь | Отличная коррозионная стойкость, что делает его пригодным для агрессивных жидкостей, таких как химикаты и масла. | Нефтяная, химическая промышленность и системы с агрессивными жидкостями. |
| Бронза | Хорошая коррозионная стойкость и обрабатываемость, идеально подходят для систем низкого давления. | Приложения с низким давлением или небольшие жидкостные системы. |
| Ковкий чугун | Прочный, гибкий материал, идеально подходящий для больших клапанов в системах высокого давления. | Водоснабжение и крупномасштабные жидкостные системы. |
| Пластик (ПВХ/ХПВХ) | Экономичный, легкий и устойчивый к коррозии; обычно используется в неагрессивных жидкостных системах низкого давления. | Неагрессивные жидкостные системы, такие как ирригация или сточные воды. |
Правильная установка имеет решающее значение для эффективной работы обратных клапанов. Вот пошаговая инструкция по установке:
Определите направление потока : на корпусе клапана обычно имеется стрелка, указывающая правильное направление потока. Убедитесь, что направление потока соответствует конструкции клапана.
Подготовьте трубопровод : Очистите концы труб, удалив мусор и острые края, которые могут повредить клапан во время установки.
Расположение клапана : Поворотные обратные клапаны можно устанавливать горизонтально или вертикально, но лучше всего они работают при горизонтальной установке, позволяющей диску свободно качаться.
Фланцевое соединение : Для клапанов большего размера используйте фланцевые соединения для крепления клапана к трубопроводу. Затягивайте болты равномерно, чтобы избежать утечек.
Тестирование : После установки клапана запустите систему, чтобы убедиться, что диск свободно качается и клапан надежно закрывается в условиях обратного потока.
Поворотные обратные клапаны имеют ряд преимуществ, но имеют и некоторые ограничения. Ниже приводится краткое изложение:
| . Преимущества. | Недостатки. |
|---|---|
| Предотвращение обратного потока : эффективно останавливает обратный поток жидкостей, обеспечивая целостность системы. | Сопротивление потоку : диск может создавать сопротивление потоку, что приводит к потерям энергии. |
| Простота : Простота установки и эксплуатации с минимальным обслуживанием. | Гидравлический удар : В высокоскоростных системах клапан может вызвать гидравлический удар, который может повредить трубопроводы. |
| Долговечность : Изготовлен из прочных материалов, обеспечивающих длительную работу. | Ограничения по размеру : Менее подходят для очень маленьких трубопроводов из-за их большей конструкции. |
| Экономичность : поворотные обратные клапаны обычно доступны по цене по сравнению с другими типами обратных клапанов. | Неидеален для вертикальной установки : эти клапаны лучше всего работают в горизонтальном положении, что ограничивает их универсальность. |
Поворотные обратные клапаны универсальны и находят применение в широком спектре отраслей промышленности. Некоторые из ключевых приложений включают в себя:

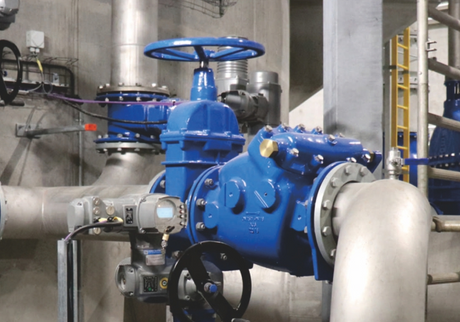

Применение в сфере водоснабжения и водоотведения : используется на водоочистных сооружениях, в канализационных системах и ирригации для предотвращения обратного потока и поддержания целостности трубопроводов.
Нефтяная и химическая промышленность : предотвращайте обратный поток в трубопроводах, по которым транспортируются масла, газы и химикаты, обеспечивая безопасную и эффективную транспортировку жидкостей.
Производство электроэнергии . Поворотные обратные клапаны используются в системах охлаждения и паровых системах для регулирования потока жидкости и предотвращения обратного потока.
Системы противопожарной защиты : В спринклерных системах и системах пожаротушения поворотные обратные клапаны обеспечивают правильный поток воды, предотвращая загрязнение системы водоснабжения.
Системы HVAC : Эти клапаны помогают контролировать поток воды в системах отопления, вентиляции и кондиционирования воздуха, предотвращая обратный поток в линиях охлажденной или нагретой воды.
На технических схемах символ обратного поворотного клапана обычно изображается в виде круга со стрелкой, указывающей направление потока, и шарнирным диском внутри круга. Диск обычно изображается в закрытом положении, что означает, что клапан предотвращает обратный поток при изменении направления потока. Этот символ помогает инженерам и проектировщикам быстро определить расположение и функцию поворотных обратных клапанов на схемах трубопроводов.
Поворотные обратные клапаны — не единственный вариант предотвращения обратного потока. Ниже приведено сравнение с другими распространенными типами обратных клапанов:
| Тип клапана , | для которого лучше всего подходит | механизм. |
|---|---|---|
| Поворотный обратный клапан | Использует шарнирный диск, который открывается и закрывается в зависимости от направления потока. | Общие жидкостные системы, особенно в трубопроводах среднего и большого размера. |
| Шаровой обратный клапан | Использует шар, который движется вверх и вниз, чтобы остановить обратный поток. | Системы высокого давления, где необходима компактная и надежная конструкция. |
| Поднимите обратный клапан | Имеет вертикально движущийся диск, который поднимается при правильном направлении потока. | Жидкостные системы высокого давления с вертикальной установкой. |
| Тихий обратный клапан | Использует подпружиненный механизм для бесшумного предотвращения обратного потока. | Системы, в которых снижение шума является приоритетом, например, в бытовой сантехнике. |
Вопрос: Как обратный клапан предотвращает обратный поток?
A: Диск внутри клапана закрывается при изменении направления потока, образуя уплотнение, предотвращающее течение жидкости назад.
Вопрос: Можно ли установить обратный клапан вертикально?
Ответ: Хотя поворотные обратные клапаны можно устанавливать вертикально, лучше всего они работают при горизонтальной установке, обеспечивая свободное качание диска.
Вопрос: Каково давление открытия поворотного обратного клапана?
A: Давление открытия относится к минимальному давлению, необходимому для открытия клапана. Это зависит от конструкции и материала клапана.
Вопрос: Как предотвратить гидроудар при использовании поворотного обратного клапана?
Ответ: Гидравлический удар можно свести к минимуму, выбрав поворотный обратный клапан с демпфирующим диском, который снижает влияние резких изменений расхода.
Вопрос: В каких отраслях используются обратные клапаны?
Ответ: Поворотные обратные клапаны используются в таких отраслях, как водоочистка, нефтяная, химическая, энергетическая, ОВКВ и системы противопожарной защиты.
Поворотный обратный клапан — это простое, но высокоэффективное решение для предотвращения обратного потока в жидкостных системах. Будь то крупные промышленные трубопроводы или небольшие водоочистные сооружения, эти клапаны жизненно важны для поддержания целостности и эффективности жидкостных систем. Понимая типы, материалы, процедуры установки, преимущества и недостатки поворотных обратных клапанов, инженеры и проектировщики систем могут принимать обоснованные решения по их применению и техническому обслуживанию.
